A fényforrástól a képminőségig: A háttérvilágítás az LCD-modul igazi "kulisszák mögötti hőse".

Amikor az emberek LCD-kijelzőkről beszélnek, az első dolog, ami eszébe jut, gyakran csak „a képernyő”. A teljes folyadékkristályos modul (LCM) azonban sokkal több, mint egy folyadékkristályos panel. Integrálja a meghajtó IC-ket, a PCB-t és egy gyakran figyelmen kívül hagyott, de kritikus összetevőt: a háttérvilágítást.

Háttérvilágítás: A képernyő mögött található "fénymotor".

Maga a folyadékkristályos anyag nem bocsát ki fényt. Inkább „fényszelepként” működik: a háttérvilágítási rendszerre támaszkodik, hogy megvilágítást biztosítson, mielőtt képes megjeleníteni a képet. A háttérvilágítás alapvető feladata, hogy egy pontszerű vagy lineáris fényforrást nagyon egyenletes felületi fényforrássá alakítson át.

Fényerő, egyenletesség, színhőmérséklet, energiafogyasztás – az egy pillantásra észrevehető megtekintési élmény minden aspektusát háttérvilágítási technológia támogatja.

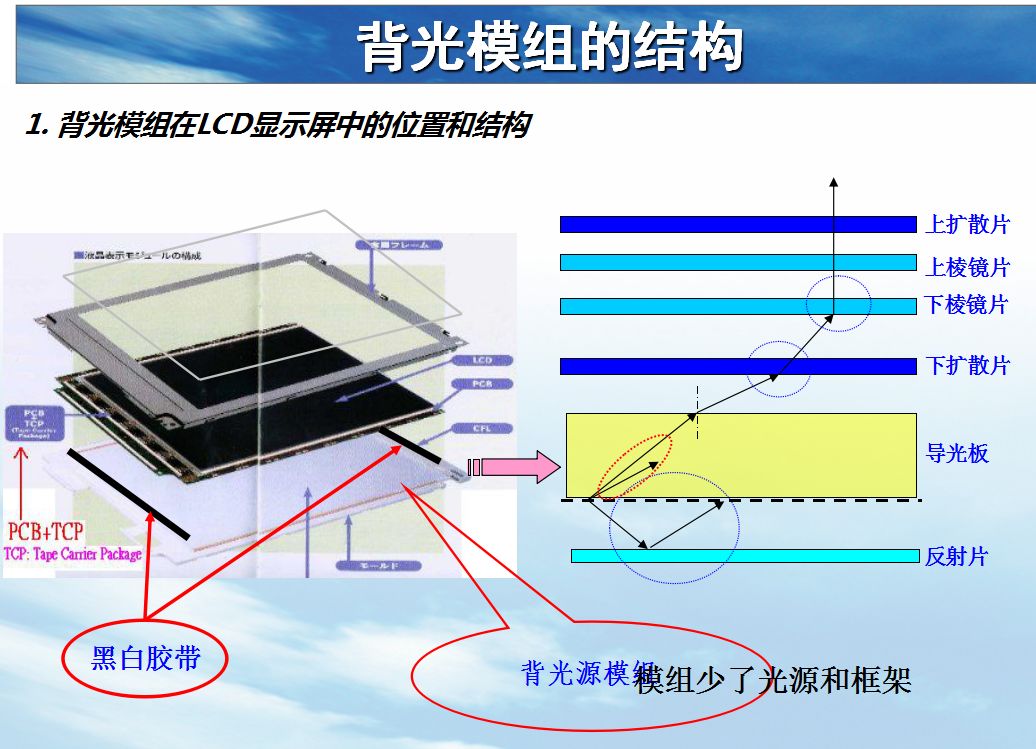

A háttérvilágítás szétszerelése: precíz optikai rendszerek készlete

A nagy teljesítményű háttérvilágítás a fejlett anyagtudomány és a precíziós optikai tervezés eredménye. Alapvető összetevői a következők:

Fényforrás:A fény eredete, amely meghatározza a háttérvilágítás alapvető színhőmérsékletét, fényerejét és élettartamát.

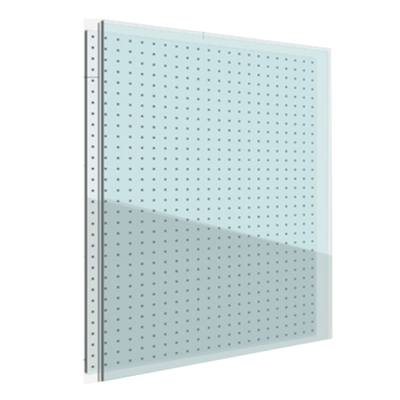

Fényvezető lemez (LGP):Az egyenletes fényeloszlás kulcsa. Az alsó felületen mikrostrukturált pontok szórják a szélről beáramló fényt a teljes síkban. A precíziós öntött pontok általában jobb optikai teljesítményt nyújtanak, mint a hagyományos nyomtatott pontok.

Optikai fóliakészlet:A diffúzorfóliák, a fényerő-javító fóliák (BEF) és a fényvisszaverő lapok együttesen kiküszöbölik a forró pontokat, javítják az elülső fénykibocsátás hatékonyságát és biztosítják az egyenletességet.

Szerkezeti keret és fénytábla:Biztosítson stabil mechanikai támogatást és megbízható elektromos csatlakozásokat.

A szerkezettől függően a háttérvilágítás két fő technológiai útvonalra osztható:

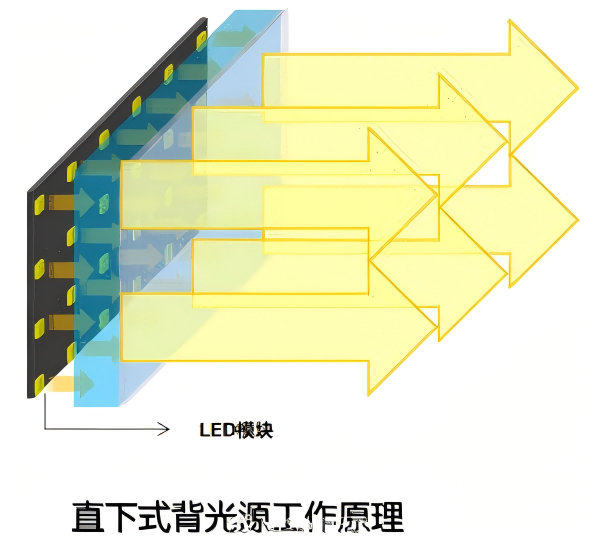

Közvetlen megvilágítás:A LED-tömbök közvetlenül a fényvezető lemez alatt helyezkednek el a közvetlen megvilágítás érdekében. Ez nagy fényerőt biztosít, és támogatja a helyi fényerőszabályozást.

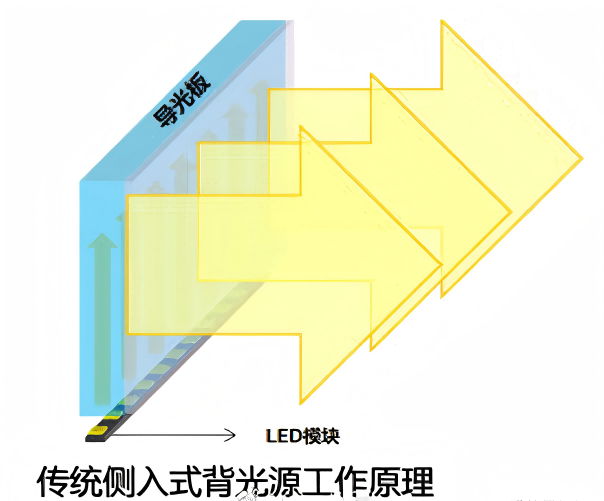

Edge-Lit:A LED-es fénysávok a fényvezető lemez oldalain vannak elhelyezve. A fény a széléről jut be, és előre visszaverődik a lemezen keresztül, így ez a kulcs az ultravékony kialakítás eléréséhez.

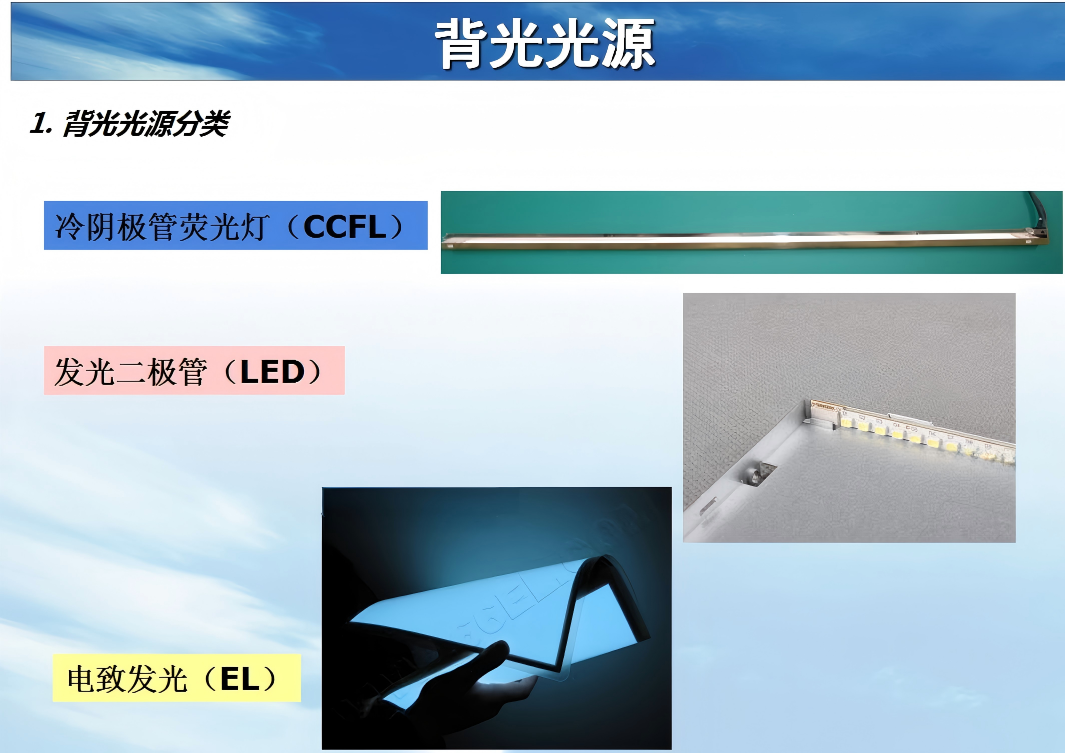

Háromféle fényforrás, mindegyiknek megvan a maga előnye.

LED háttérvilágítás:Nagy fényerő, hosszú élettartam (több mint 30 000 óra élvilágítással), alacsony energiafogyasztás és vékony forma. A fogyasztói elektronikától az ipari kijelzőkig mindenre a fő választás.

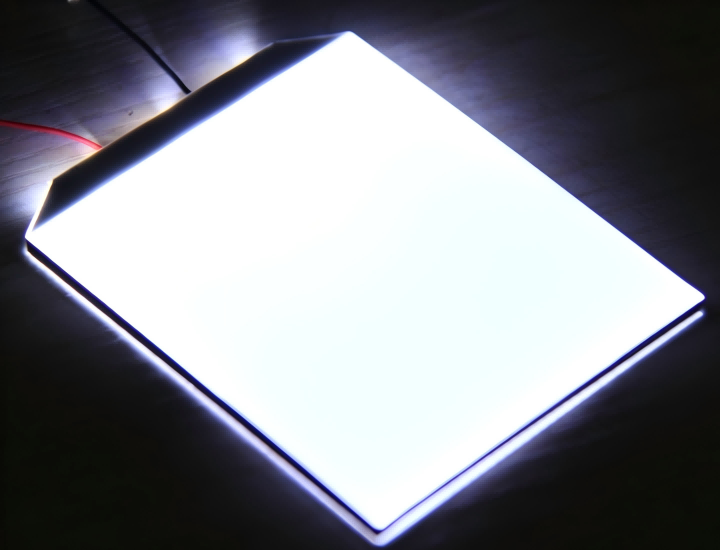

EL (elektrolumineszcens) háttérvilágítás:Ultravékony, tökéletesen egyenletes a teljes felületen, és rugalmas/hajlítható. Továbbra is nélkülözhetetlen a testreszabott LCD-khez és a rugalmas megjelenítési alkalmazásokhoz.

CCFL (hidegkatódos fénycső) háttérvilágítás:A fogyasztói termékekben nagyrészt LED-ekkel helyettesítették, de kiváló színtelítettsége és egyenletessége miatt még mindig értékes bizonyos professzionális kijelző alkalmazásokban.

Műszaki összefoglaló

A háttérvilágítás sokkal több, mint egy világítási elem. Az anyagválasztástól és az optikai tervezéstől a fényforrás megválasztásáig és a szerkezeti folyamatok finomításáig minden részlet hozzájárul a kijelző végső teljesítményéhez.

A kiváló minőségű kijelzőkre törekvő gyártók számára a háttérvilágítás-technológiában szerzett mély szakértelem jelenti a termékek megkülönböztetésének alapját, amely megfelel a csúcskategóriás, testreszabott LCD-k igényeinek, és biztosítja, hogy minden képernyő beváltsa vizuális ígéreteit.

A fényforrástól a képminőségig a háttérvilágítás az LCD-modulok igazi hőse. A háttérvilágítási technológia megértése végső soron azt jelenti, hogy megértjük, mitől lesz egy nagyszerű kijelző.
