Optikai filmek háttérvilágítású modulokban: kulcsfontosságú technológiák, amelyek minden LCD-képernyőt megvilágítanak

A folyadékkristályos kijelzők (LCD-k) világában a háttérvilágítási modul a kijelző teljesítményét meghatározó egyik alapvető összetevő. LCD-kijelző gyártóként a CNK Electronics Co., Ltd. tisztában van azzal, hogy a háttérvilágítás nem csupán egy fényforrás alkatrész. Ez egy kulcsfontosságú technológia, amely a precíz optikai tervezés révén a pontszerű fényforrásokat egységes, nagy fényerejű, nagy kontrasztú felületi megvilágítássá alakítja, ezáltal az LCD-képernyők élénk vizuális életüket biztosítják. Különösen manapság, a testreszabott LCD-k iránti növekvő piaci kereslet mellett a háttérvilágítási modul optikai teljesítménye döntő tényezővé vált a megkülönböztetett megjelenítési hatások elérésében. Ez a teljesítmény nagyrészt a benne található, pontosan összehangolt optikai filmek sorozatán múlik. Úgy működnek, mint a háttérvilágítás "neurális hálózata", precízen szabályozva a fény irányát, hatékonyságát és egyenletességét.

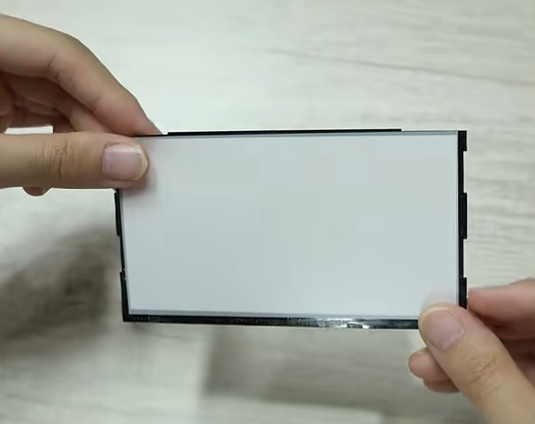

Reflektorlap: A fényhatékonyság alapja

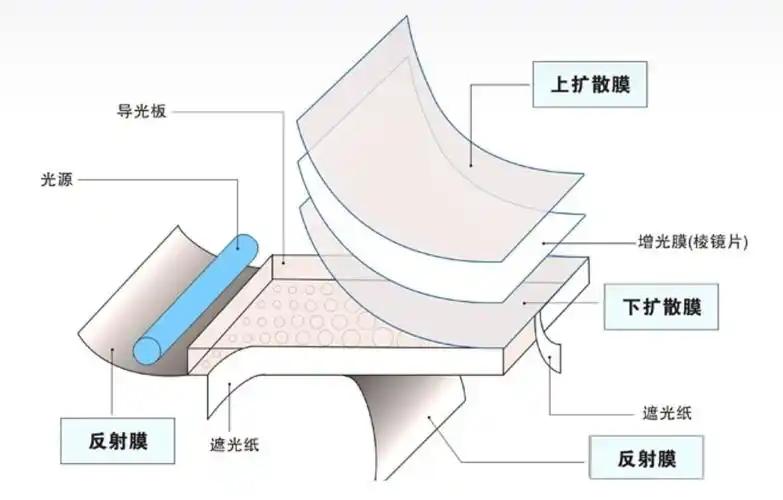

A háttérvilágítási modul alján a reflektor lap a "fényhatékonyság alapjaként" működik, amely a szórt fény visszairányításáért felelős a fényvezető lemezbe a kihasználás javítása érdekében. Az alkalmazási követelményektől függően a reflektorok főként a következő kategóriákba sorolhatók:

Fehér fényvisszaverő:Ilyen például az E20, RW sorozat, 0,05–0,2 mm vastagsággal, 80–90% körüli fényvisszaverő képességgel és bizonyos fényáteresztő képességgel. Alkalmas a legtöbb szabványos háttérvilágításhoz.

Ezüst fényvisszaverő:Jellemzően fehér az egyik oldalon, ezüst a másikon, nagyon vékony (0,04-0,065 mm), magas visszaverési hatékonysággal (90% ~ 98%) és kiváló fényzáró tulajdonságokkal. Gyakran használják nagy fényerőt igénylő forgatókönyvekben.

Többrétegű filmreflektor (ESR):Többrétegű filmtechnológiát használ, több mint ezer réteget integrál 65 mikronon belül. Nem tartalmaz fémet, mégis tükörszerű fémes megjelenésű. Nagy hatásfokú reflektorként az ESR több mint 98%-os visszaverődést ér el a látható fény teljes spektrumában, így ideális a nagy teljesítményű háttérvilágítási rendszerekhez.

Az LCD-modulok testreszabásakor a reflektorlap kiválasztása közvetlenül befolyásolja a háttérvilágítás egyenletességét és az energiahatékonyságot, ami az optikai tervezés első lépése.

Fényblokkoló fólia/alumíniumfólia (ALF): A fény- és interferenciahatárok szabályozása

A fényzáró fóliákat elsősorban a háttérvilágítás oldalairól történő fényszivárgás megakadályozására használják, és elektromágneses árnyékolást biztosítanak. A gyakori típusok a következők:

Fényes ezüst sárkány:Fényes felület, vastagsága 0,05-0,1 mm, jó fényzáró tulajdonságokkal és vezetőképességgel. Alkalmas interferencia-árnyékolást igénylő ipari környezetben.

Matt ezüst sárkány:Viszonylag fénytelen felület, vékony (egyrétegűeknél jellemzően 0,05 mm), fényáteresztő képességgel rendelkezik és vezetőképes.

Fehér szélű csík:Bizonyos fényáteresztő képességgel rendelkezik, vastagsága 0,05-0,08 mm, nem vezető. Általában az általános fogyasztói elektronikában használják.

Fekete-fehér egyoldalas ragasztószalag:Alkalmazható a háttérvilágítás oldalaira, ha szigorú követelmények vonatkoznak a nem vezetőképességre és nincs oldalfény szivárgás.

Ezek az anyagok „optikai védőként” játszanak szerepet az LCD-képernyők keretének kialakításában, biztosítva, hogy a szórt fény ne zavarja a kijelzőn kívül.

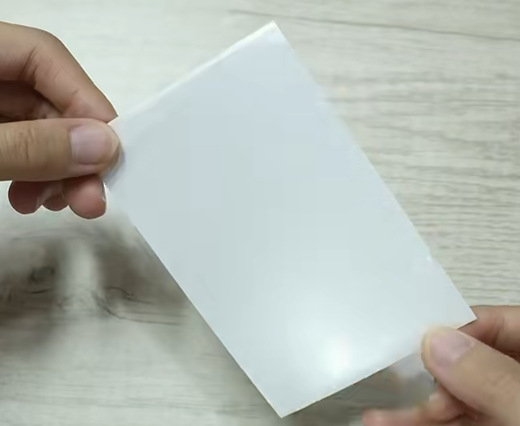

Diffúzorlap: Egységes világos vászon készítése

Az optikai filmek „homogenizáló mestereként” a diffúzor lap a fényt szétszórja a ködön keresztül, megszüntetve a pontszerű fényforrások nyomait, így lágy és egyenletes háttérvilágítást hoz létre. A háttérvilágítás típusától és alkalmazásától függően a diffúzorok a következőkre oszthatók:

Alsó háttérvilágítás diffúzor:Általában az egyik oldalon ragasztó van, nagy homályosság (~90%), áteresztőképessége csak körülbelül 40%; vastagsága jellemzően 0,18-0,3 mm az alsó háttérvilágításnál. Általános modellek: MB433P, MB533.

Oldalsó háttérvilágítás diffúzor:Az általánosan használt vastagság 0,09 mm. Általános modellek: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Átbocsátás 65%-80%, homályosság 75%-90%.

Színes képernyő háttérvilágítású diffúzorok: Általában kétlapos kialakítást használnak:

Alsó diffúzor:A fényvezető lemez és a fényerőnövelő film (BEF) közé helyezve homogenizálja a fényvezető lemezből kibocsátott fényt. Általánosan használt anyag: t=0,065mm, viszonylag nagy homályosság (~84%), nagy áteresztőképesség (~98%).

Felső diffúzor:A BEF fölé helyezve védő szerepet tölt be és segít megelőzni a moaré mintákat. Általánosan használt anyag: t=0,05mm, viszonylag alacsony homályosság (~29%), áteresztőképesség 90%.

A diffúzorlapok megfelelő kiválasztása és kombinációja kulcsfontosságú az egységes, foltmentes megjelenítés biztosításához az LCD-modulokban.

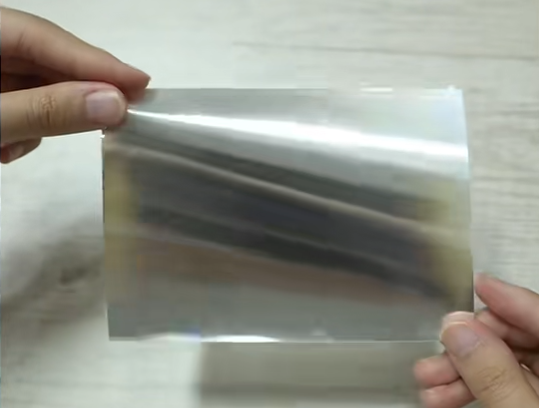

Brightness Enhancement Film (BEF): A fényerő növelésére szolgáló optikai motor

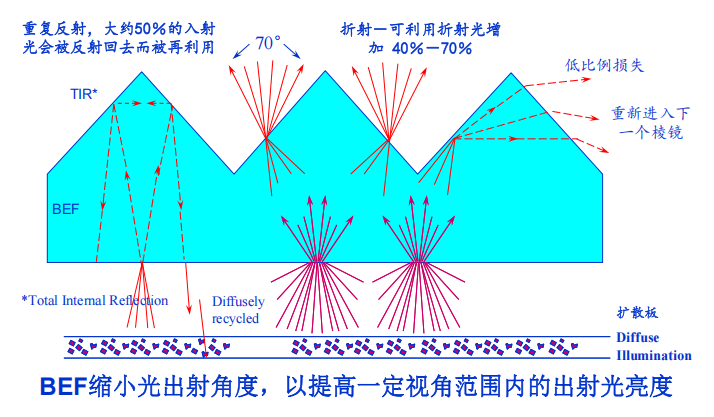

A színes TFT és más LCD-képernyők esetében a fényerő kritikus jellemző. Az optikai filmek "fényerősítőjeként" működő BEF a szórt fényt egy speciális prizmaszerkezeten keresztül koncentrálja, és mindegyik film körülbelül 40-50%-os fényerőnövekedést biztosít. Két film együttes használata megsokszorozhatja a fényerőt. Alapelve egy mikroprizmás tömb segítségével szabályozza a fény útját, aminek következtében a legtöbb fény a képernyőre merőlegesen távozik, ezáltal jelentősen megnöveli az elülső fényerőt az energiafogyasztás megváltoztatása nélkül. A BEF a közép- és felső kategóriás színes képernyő háttérvilágításának nélkülözhetetlen elemévé vált, különösen széles körben használt nagy teljesítményű, testreszabott LCD-kben ipari vezérlési, orvosi, autóipari és egyéb alkalmazásokhoz.
