Koska LCD-näyttöjen laatu ja käyttöikä ovat nykyaikaisten elektronisten laitteiden keskeinen visuaalinen kantaja, riippuvat suuresti niiden virtalähdejärjestelmien tarkkuudesta ja vakaudesta. Tämä koskee erityisesti TFT (Thin-Film Transistor) LCD-moduuleja, joissa on monimutkaiset sisäiset rakenteet, kuten tehostuspiirit, digitaalinen logiikka, gammajännite, TFT-kytkimien ohjaus ja muut toiminnalliset yksiköt. Eri tehoarkkitehtuurimallit määrittävät suoraan moduulin virrankulutuksen, yhteensopivuuden ja lopulta sen värin ja kirkkauden suorituskyvyn. TFT-näytön virransyöttötilojen syvä ymmärtäminen on ratkaisevan tärkeää tuotesuunnittelun optimoinnissa ja näytön laadun varmistamisessa.

  A modern elektronikus eszközökben a folyadékkristályos kijelző (LCD) az ember-számítógép interakció központi eleme, és teljesítménye közvetlenül befolyásolja a felhasználói élményt. Az LCD-k működési elveinek és jellemzőinek megértése kulcsfontosságú a megfelelő LCD-modul kiválasztásához.

LCD kijelző alapelvei: A fény és az elektromosság precíz szabályozása

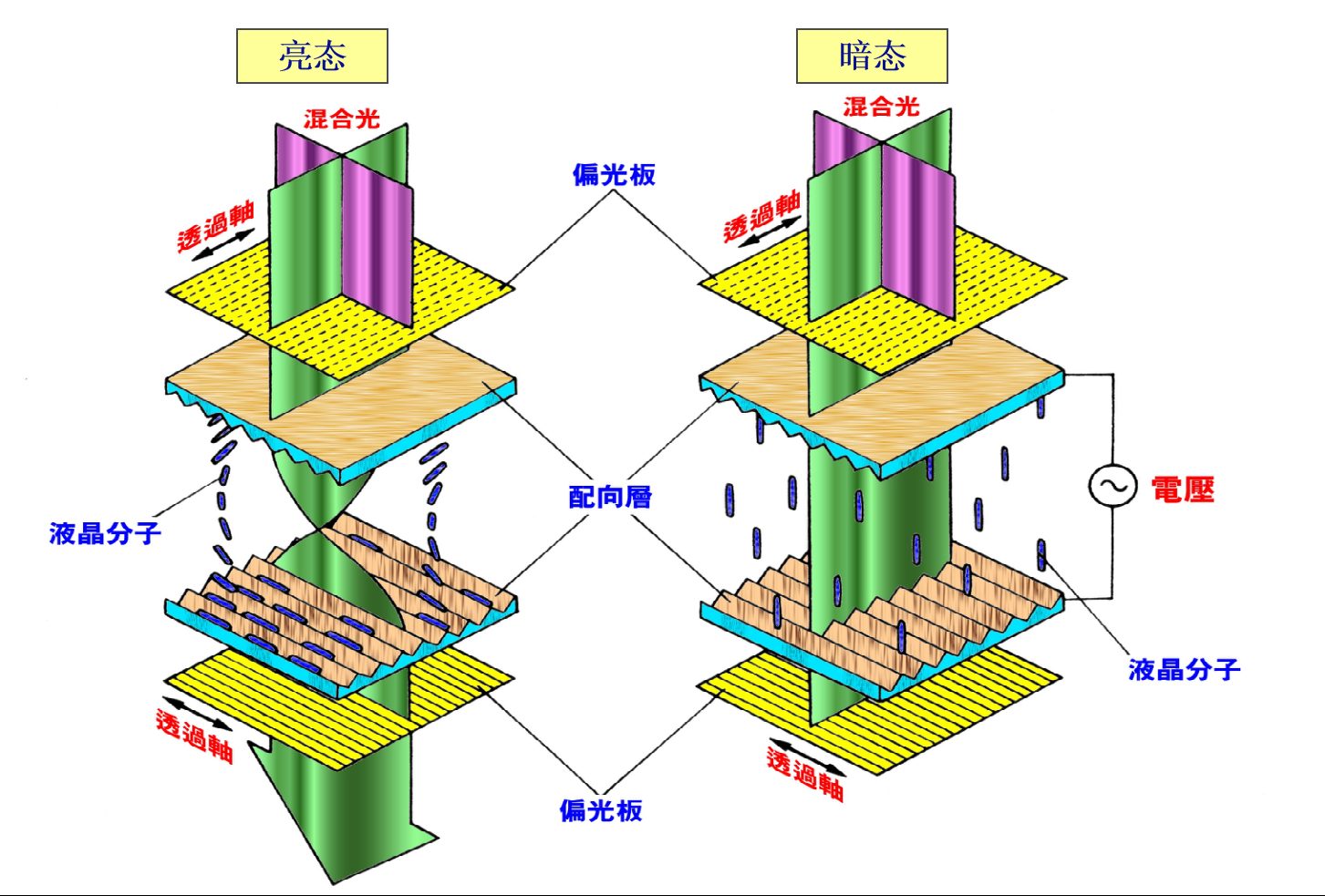

  Az LCD lényege, hogy elektromos mező segítségével pontosan szabályozza, hogy áthalad-e a fény. Magszerkezete polarizátorokat, igazító rétegeket és folyadékkristály-molekulákat tartalmaz.

  Fényes állapotban (nem látható állapotban) a folyadékkristály molekulák szabályos 90 fokos csavarodást tartanak fenn. A beeső fény polarizálódik, miután áthalad az elülső polarizátor átviteli tengelyén. Ahogy ez a polarizált fény áthalad a folyadékkristályos rétegen, polarizációs iránya 90 fokkal elfordul a molekuláris csavaró szerkezettel együtt, igazodva a hátsó polarizátor optikai tengelyéhez, és áteresztve a fényes állapotot.

  Sötét állapotban (megjelenítési állapotban) a folyadékkristály-molekulák azokon a területeken, ahol elektromos mezőt alkalmaznak, megváltoztatják az elrendezésüket és elveszítik fényforgató képességüket. Az elülső polarizátor által kibocsátott polarizált fény nem változtathatja meg az irányt, és blokkolja, mert a polarizációs iránya merőleges a hátsó polarizátoréhoz, így ezek a területek feketének tűnnek.

  Ez a pozitív kijelzős TN típusú fotoelektromos válaszmechanizmus összetett grafikus megjelenítést tesz lehetővé az egyes pixelek feszültségének precíz szabályozásával.

Alkalmazási kulcs: Mérnöki gyakorlatok a stabil megjelenítés biztosítására

A gyakorlati alkalmazásokban számos kulcsfontosságú tényező közvetlenül befolyásolja az LCD képernyő teljesítményét és élettartamát:

A vezetési frekvencia pontos tervezése különösen kritikus. A modern LCD képernyők többnyire multiplex dinamikus vezetést használnak. Az LCD elektródákra adott váltakozó feszültség frekvenciáját szigorúan szabályozni kell a 32-100 Hz tartományban. A túl magas frekvencia megakadályozza, hogy a folyadékkristály-kondenzátor feltöltődjön és kisüljön a telítettségig, ami növeli a hajtási energiafogyasztást; a túl alacsony frekvencia észrevehető villódzást okoz a kijelzőn. A kiváló LCD-modul kialakításnak optimalizálnia kell ezt a paramétert a megjelenítési terület és az adott alkalmazás alapján.

  Sötét állapotban (megjelenítési állapotban) a folyadékkristály-molekulák azokon a területeken, ahol elektromos mezőt alkalmaznak, megváltoztatják az elrendezésüket és elveszítik fényforgató képességüket. Az elülső polarizátor által kibocsátott polarizált fény nem változtathatja meg az irányt, és blokkolja, mert a polarizációs iránya merőleges a hátsó polarizátoréhoz, így ezek a területek feketének tűnnek.

A környezeti alkalmazkodóképességet illetően, bár a gyártók stabilizátorokat adnak az anyagokhoz, mégis ajánlott kerülni a hosszan tartó közvetlen napsugárzást a kijelző eszköz élettartamának meghosszabbítása érdekében.

A professzionális gyártás értéke

  A kijelzőtechnológia alapvető összetevőjeként az LCD-képernyő teljesítménye a gyártó műszaki és mérnöki képességeitől függ. A professzionális LCD-kijelző-gyártók mélyreható, egyedi LCD-képernyő-szolgáltatásokat nyújthatnak ügyfeleinek, a vezetési paraméterek optimalizálásától a környezeti alkalmazkodóképesség-beállításokig, így biztosítva, hogy minden LCD-modul optimálisan működjön adott alkalmazásokban.
