Az optimális LCM-megoldás kiválasztása és testreszabása okoseszközéhez

  Az intelligens hardvertervezés kezdeti szakaszában a mérnökök egyik fő kihívása egy „világos és tiszta szem” kiválasztása a termékhez – a folyadékkristályos kijelző modul (LCM) számára. Professzionális LCD-kijelző-gyártóként a CNK Electronics tisztában van azzal, hogy a kiváló LCM-megoldás sokkal többet jelent, mint egy LCD-képernyő kiválasztása. Felöleli a precíziós struktúrákat, a változatos megjelenítési technológiákat és a teljes eszközzel való zökkenőmentes integrációt. Ma technikai szempontból megosztunk betekintést arról, hogyan lehet az Ön igényeinek leginkább megfelelő lcd-modult személyre szabni.Az egyik: Strukturális kiválasztás – Az LCM megbízhatóságát és integrációs szintjét meghatározó alap

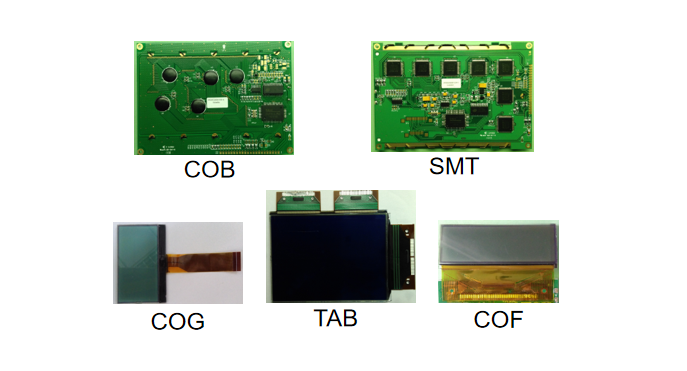

Az LCM alapja a belső szerkezetében rejlik, amely közvetlenül befolyásolja a termék megbízhatóságát, vastagságát és költségét. Elsősorban két technológiai utat kínálunk: COB és COG.

COB szerkezet:Alkalmas olyan forgatókönyvekhez, amelyek nagy szerkezeti szilárdságot igényelnek. Jellemzője, hogy az IC a PCB-re van kötve, SMT-vel vagy kötési folyamatokkal. A szerkezet robusztus, és opcionálisan fémkerettel párosítható a fokozott nyomásállóság érdekében. Ez a szerkezet elsősorban az 1,1 mm-es és 0,7 mm-es ITO-üvegvastagságot támogatja, így stabil választás olyan területeken, mint az ipari vezérlés és a háztartási készülékek.

COG szerkezet:Ez a kulcs technológia az ultravékony profilok és a nagy pixelsűrűség eléréséhez. Az IC közvetlenül az LCD képernyő ITO üvegére van kötve, így nincs szükség további PCB-re, és jelentősen csökkenti a modul térfogatát. Az ITO vastagság szélesebb tartományát támogatja, 1,1 mm-től 0,4 mm-ig. A 0,4 mm-es és 0,55 mm-es vékony üvegtípusok különösen megfelelnek a hordható eszközök és a csúcskategóriás hordozható műszerek extrém vékonysági követelményeinek.

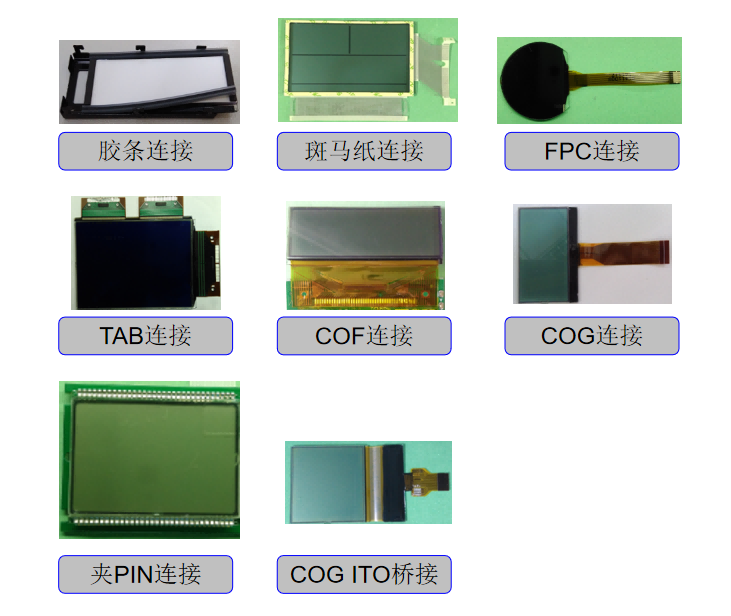

  Ezen túlmenően a csatlakozási mód ugyanilyen fontos. A hagyományos zebraszalag/elasztomer csatlakozásoktól a fejlettebb FPC, TAB és COF csatlakozásokig az optimális elektromos csatlakozási megoldást tudjuk kiválasztani, amikor az LCD képernyő összetevőit testre szabja, a jelátviteli követelmények és a térbeli elrendezés alapján.

Második rész: Megjelenítési technológia – Pontosan illeszkedik a vizuális és teljesítményigényekhez

  A szerkezet kiválasztása után a megjelenítési technológia megválasztása határozza meg a végső vizuális teljesítményt. A különböző típusú LCD-képernyők eltérő kontrasztarányt, látószöget és válaszsebességet kínálnak.

Alapszintű és közép/csúcskategóriás lehetőségek:Az alacsonyabb kijelzőigényű, költségérzékeny alkalmazásokhoz a TN/HTN gazdaságos választás. Ha nagyobb kontrasztarányra és szélesebb betekintési szögekre van szükség, az STN sorozat (STN-YG/BLUE/GRAY) és továbbfejlesztett változatai, mint az ASTN/FSTN kiváló monokróm megjelenítési teljesítményt biztosítanak. Érdemes megjegyezni, hogy az FSTN és a DFSTN a TFT képernyőkéhez hasonló megjelenítési minőséget érhet el, így számos csúcskategóriás műszer számára előnyös választás.

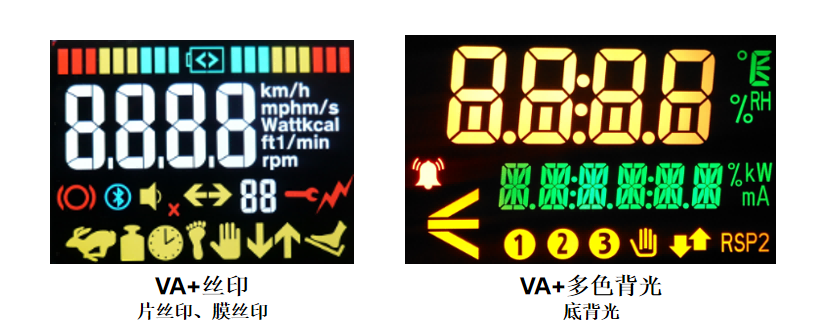

Színes és személyre szabott kijelző:A monokróm kijelzők is lehetnek "színesek". Ezt két technikai úton érjük el:

1.VA + szitanyomás:A szitanyomást (fóliára vagy üvegre) alkalmazzák az lcd-modul polarizátorára, fix színű ikonokat, logókat stb. hozva létre, javítva a termékmárka felismerését és esztétikáját.

2.VA + többszínű háttérvilágítás:Az alsó LED háttérvilágítás színének programozásával ugyanaz a képernyő válthat a különböző színek között, dinamikusan közvetítve változatos állapotinformációkat.

Harmadik rész: Funkcionális integráció – Az érintéses interakció zökkenőmentes beágyazása az LCM-be

A modern okoseszközök a sima érintés élményére támaszkodnak. Az érintőfunkciókat mélyen integráljuk az LCD-modulba, rugalmas CTP-megoldásokat kínálva.

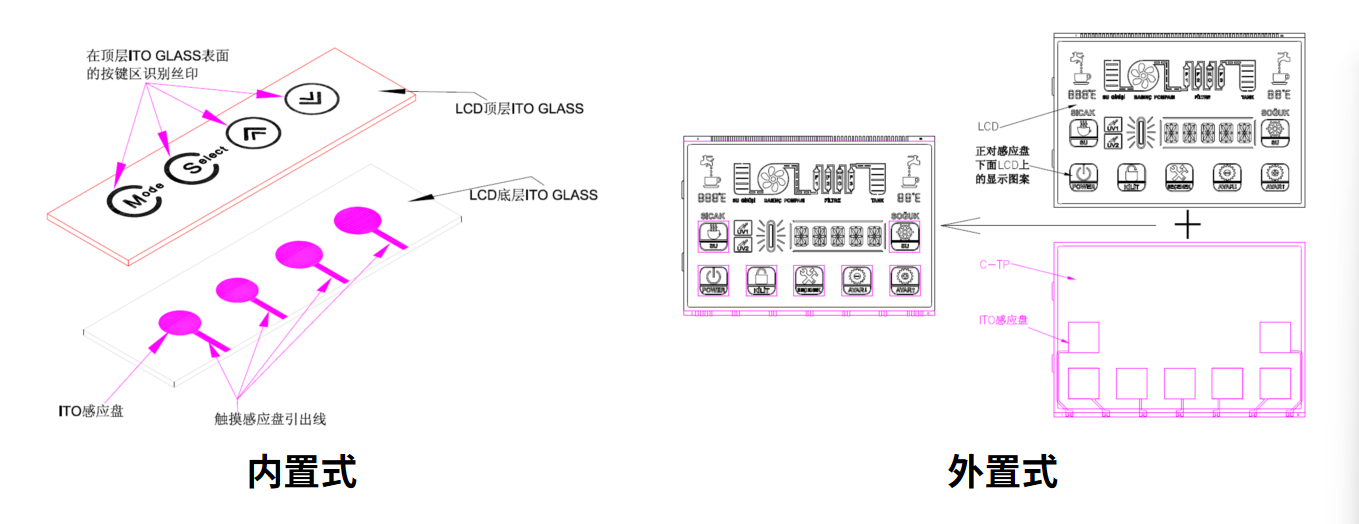

Beépített vs külső:A szerkezeti felépítéstől függően választhat, hogy az érintésérzékelőt közvetlenül az lcd képernyő felületére (On-Cell), vagy különálló alkatrészként, a modulhoz külsőleg rögzítve (External). Az On-Cell megoldás segít csökkenteni a teljes modulvastagságot, míg az External opció nagyobb rugalmasságot biztosít a javításhoz és cseréhez.

Önkapacitív vs Multi-Touch:Az egyszerű gombszükségletek kielégítésére az önkapacitív CTP gyors reagálást és erős interferencia-mentességet kínál. Az olyan összetett mozdulatokat igénylő alkalmazásokhoz, mint a csúsztatás és a csípés, többérintéses CTP megoldásokat kínálunk, amelyek nagymértékben gazdagítják a HMI dimenziót.

  Tapasztalt LCD-kijelző-gyártóként a CNK Electronics értéke nem csak a szabványos LCD-modul biztosításában rejlik, hanem a mélyreható műszaki szakértelmünkben is, amely lehetővé teszi számunkra, hogy együttműködjünk Önnel a kutatás-fejlesztésben, és személyre szabhassuk az LCD-képernyő részleteit – a szerkezettől és a kijelzőtől az érintésig. Hiszünk abban, hogy a sikeres termék minden műszaki szempont precíz ellenőrzéséből fakad.
