Fő ORCH beállítások az LCD teljesítmény és stabilitás feloldásához – A hardvertervezés legfontosabb szempontjai

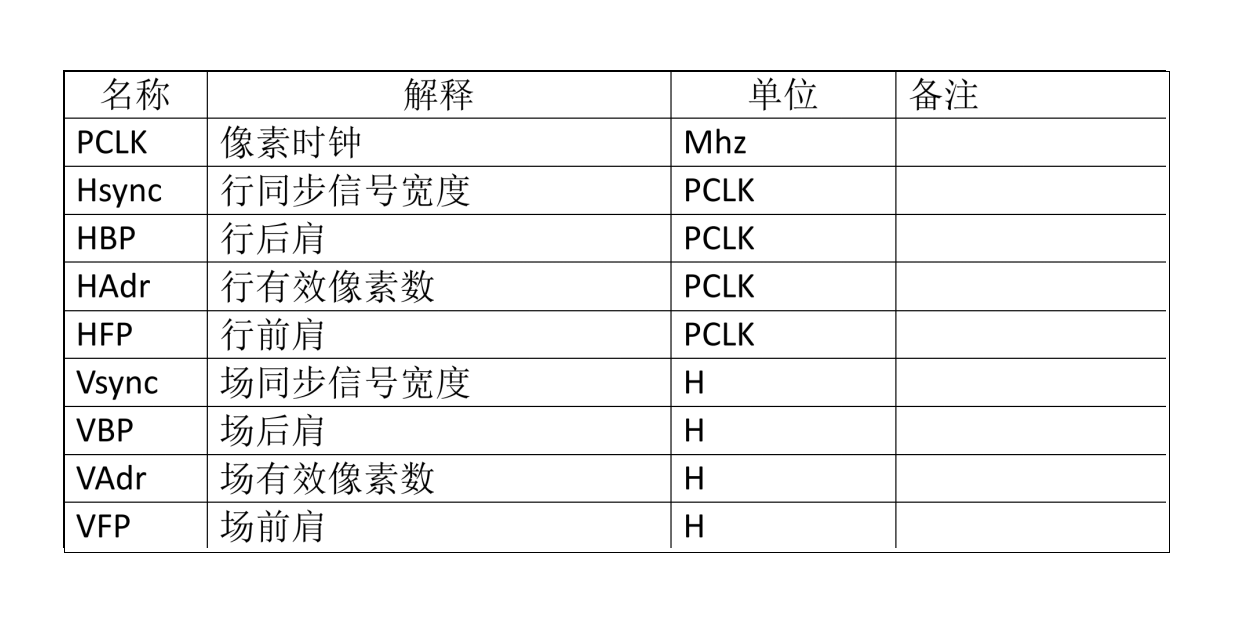

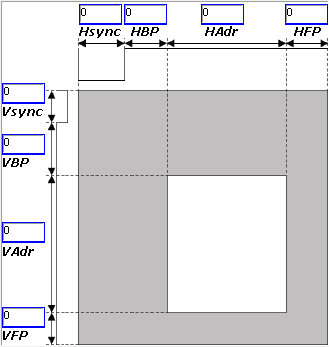

Az LCD-képernyők és a kapcsolódó LCD-modulok hardvertervezésénél az időzítési paraméterek pontos konfigurálása alapvető fontosságú az optimális megjelenítési teljesítmény és rendszerstabilitás eléréséhez. Ezek közül különösen fontosak a PORCH (pixelezési időköz) beállítások – ezek határozzák meg a pixelóra (PCLK), a vízszintes/függőleges szinkronjelek (Hsync/Vsync), az első/hátsó tornászok (HBP/HFP, VBP/VFP) és az aktív pixelterület (HAdr/VAdr) pontos határait. Professzionális LCD-kijelző-gyártóként a CNK Electronics (CNK) hangsúlyozza ezen paraméterkövetelmények tisztázásának fontosságát a kezdeti kiválasztási szakaszban. Ez biztosítja a kompatibilitást a meghajtó IC és az üveghordozó időzítése között, elkerülve a költséges tervezés későbbi átdolgozását.

A ORCH paraméterei messze nem tetszőleges számok – közvetlenül diktálják a kijelző alapvető teljesítményét. A PCLK-frekvencia, amelyet PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate képlet alapján számítanak ki, közvetlenül tükrözi a rendszer sávszélesség-igényét. A frissítési gyakoriságot (általában 60 Hz-től kezdődően, a nagy frissítési gyakoriságú kijelzőknél akár 144 Hz-et is elérheti) az üveg és az IC töltési/kisütési képessége korlátozza. A túl alacsony frissítési gyakoriság a képernyő villogását okozza, ami veszélyezteti a vizuális kényelmet. Ezért a hardverterveknek elegendő időzítési tartalékot kell fenntartaniuk (különösen a HFP/VFP-nél), hogy biztosítsák a stabil jelátvitelt még nagy felbontású vagy nagy frissítésű, testreszabott LCD-alkalmazásokban is.

  Az interfész típusa közvetlenül befolyásolja a frissítési gyakoriság érvényesítését és a hibakeresési stratégiákat. Az RGB interfészek esetében a mérnökök közvetlenül mérhetik a Vsync jel periódusát a tényleges frissítési gyakoriság kiszámításához. A MIPI interfésszel rendelkező főáramú LCD-modulokhoz speciális parancsokat kell küldeni (pl. PAGE 0 R35H=0X00), majd mérést kell végezni a TE érintkezőn keresztül. A hardvertervezésnek le kell foglalnia a kulcsfontosságú vizsgálati pontokat (pl. Vsync, TE), és biztosítania kell a jó minőségű jelútválasztást, hogy megelőzze azokat az interferenciákat, amelyek mérési hibákat vagy megjelenítési anomáliákat (pl. szakadás, villogás) okozhatnak.

  A sikeres LCD-képernyő-integráció a tapasztalt LCD-kijelző-gyártókkal való mélyreható együttműködésen múlik. A CNK Electronics (CNK) különösen a testreszabott LCD-projektek vagy összetett LCD-modul-alkalmazások esetében tanácsolja: ossza meg a cél PORCH-paramétereket és az illesztőprogram-megoldásokat korán, szerezze be a gyártó üvegidőzítési profiljait és konfigurációs ajánlásait. Ez megakadályozza a jelütközéseket, az áramellátási rendellenességeket vagy az EMC-problémákat. A CNK műszaki csapata teljes körű támogatást kínál – a PORCH optimalizálástól és az interfész illesztésétől a jelintegritás-elemzésig –, amely biztosítja, hogy a hardvertervezés az első próbálkozásra sikeres legyen, és felszabadítsa a kijelzőmodulok teljes teljesítményét és megbízhatóságát.

  CNK Electronics – Az időzítési paraméterek elsajátítása, a vizuális innováció fokozása professzionális kijelzőtechnológiával.
