LCM vezetőképes elasztomer csatlakozók: A "rugalmas híd" a precíziós elektronikus csatlakozásokhoz

A folyadékkristályos kijelző (LCM) modul és a nyomtatott áramköri kártya (PCB) között egy láthatatlan, mégis létfontosságú „információs út” húzódik – az LCM Conductive Elastomer Connector, közismert nevén „zebracsík”. Egyedülálló felépítésével és kiemelkedő teljesítményével a modern elektronikai eszközök stabil és hatékony csatlakozásainak alapköve.

Bonyolult szerkezet, stabil sebességváltó

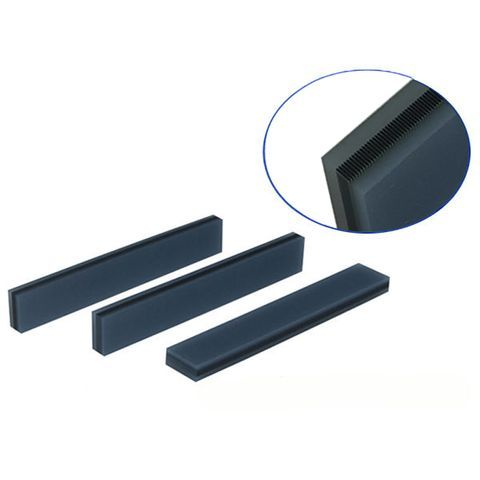

Ez nem egy szokványos csík. Precíz, váltakozó réteges szerkezete vezetőképes szilikongumiból és szigetelő szilikongumiból áll, formára kötött. Ez számtalan párhuzamos, pontosan elhelyezett vezető csatornát hoz létre (amelyek zebracsíkokra emlékeztetnek). Ez a kialakítás lehetővé teszi, hogy tökéletesen kezelje az áram- és jelátvitelt az LCD és a NYÁK között, miközben biztosítja a gumi anyagok rezgés- és deformációs ellenálló képességét, hosszú távú, stabil és megbízható kapcsolatokat biztosítva.

Hatékony összeszerelés, költségoptimalizálás

A forrasztásos vagy tűs csatlakozókhoz képest a vezetőképes elasztomer csatlakozókkal való összeszerelés az „egy kattintással történő csatlakozáshoz” hasonlít – csak pontos elhelyezést és megfelelő nyomás alkalmazását igényli. Ez nagymértékben leegyszerűsíti a gyártási folyamatokat, növeli az automatizálást és a gyártási hatékonyságot, valamint jelentősen csökkenti az összeszerelési költségeket, így ideális választás a tömeggyártáshoz.

Kulcsfontosságú kiválasztási kritériumok: A paraméterek határozzák meg a sikert

Teljesítményének teljes kiaknázásához a pontos kiválasztás kulcsfontosságú:

A két anyagbajnok:

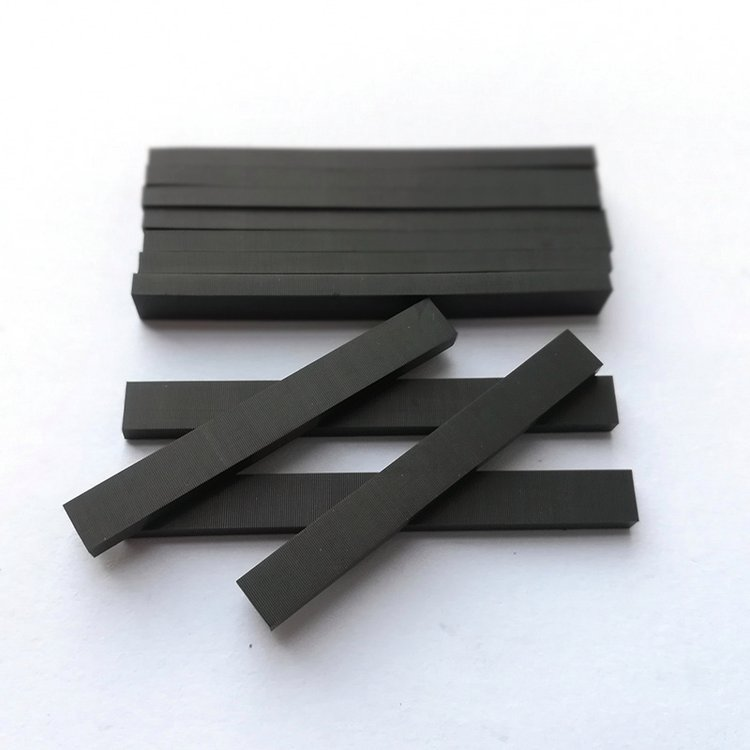

Tömör szilikon: A gazdaságos választás. Mérsékelt rugalmasság (keménység 35°-45°). A szállítás során oda kell figyelni az antisztatikus intézkedésekre és a deformáció megelőzésére.

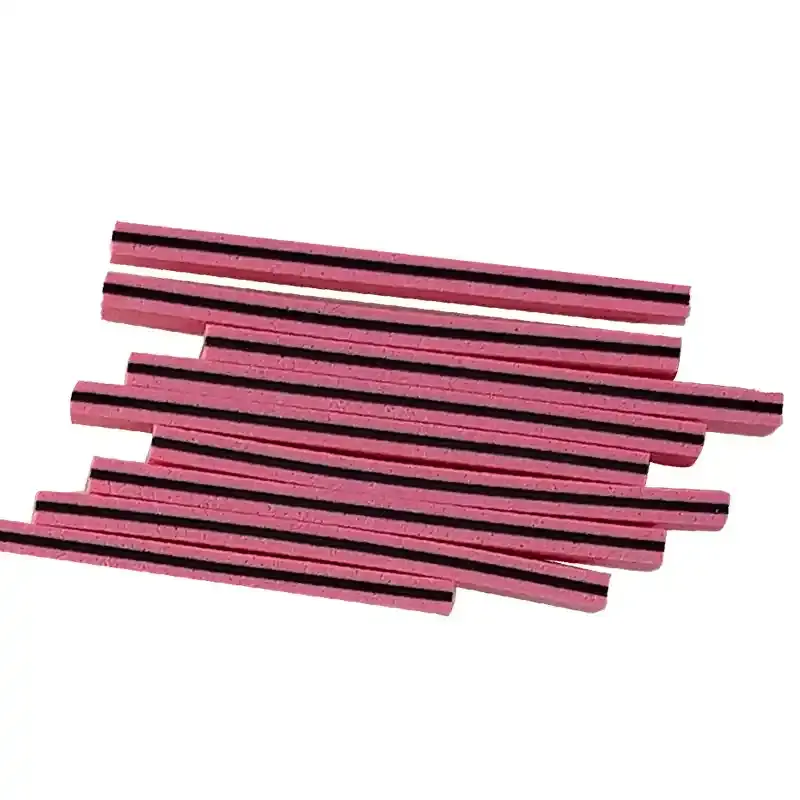

Habosított szilikon (habgumi): puha és szennyeződésálló (keménység 20°-30°). Kiváló deformációállóság. Hangsúlyt igényel a nedvesség elleni védelemre. (A mag vezetőképes szénréteg keménysége mindkettőnél 65°-75°).

Alapméret- és elektromos paraméterek:

Pitch (0,05/0,1/0,18 mm): Az aranyszabály! Győződjön meg arról, hogy minden PCB-lemezt legalább 3 vezető réteg fed (4-5 réteg ajánlott 0,05 mm-es osztásközhöz). Ez a jel integritásának alapja.

Vezető réteg szélessége (0,4–1,0 mm): Befolyásolja a csatlakozó általános keménységét és magasságát. Általános szabály: A csatlakozó szélessége ≤2,0 mm pár 0,6 mm-es vezetőréteggel; ≥2,0 mm-es párok 0,8 mm-rel.

Döntésszög (vezető réteg dőlésszöge): Általában ≤2°-ra szabályozzák.

Magasság (kritikus!): Számítási képlet: Csatlakozó magasság = h × (1 + tömörítési arány). h az elméleti rés az LCD lépcső alsó oldala és a NYÁK felső felülete között az összeszerelés után (h = PCB felület magassága - fémváz vastagsága - borda magassága - LCD ITO vastagsága).

Tömörítési arány (élővonal!): Szigorúan tartsa 10% ~ 15%! 10% alatt a rossz érintkezés és az instabil impedancia kockázata; 15% felett összetörheti a csatlakozót vagy meghajthatja a PCB-t, ami összeszerelési hibákat vagy károkat okozhat.

Elektromos teljesítmény: A vezetőréteg ellenállásának rendkívül alacsonynak kell lennie (pl. YET típus ≤1,1 Ω·cm), a szigetelőréteg ellenállásának pedig rendkívül nagynak (≥10^12 Ω·cm), biztosítva a hatékony vezetést és a tökéletes szigetelést.

Széles körű alkalmazások, mindenütt jelenlét

A zsebszámológépektől, intelligens mérőóráktól és orvosi monitorok képernyőjétől az autóipari kijelzőkig, ipari vezérlőfelületekig és kommunikációs eszközökig az LCM vezetőképes elasztomer csatlakozók kompakt méretükkel, nagy megbízhatóságukkal és könnyen összeszerelhetővé válnak számtalan elektronikus eszköz kijelzőjének megvilágítására szolgáló „meg nem énekelt hősökként”.

Következtetés

Egy kis zebracsík jelentős kapcsolatokat hordoz. Az anyagtulajdonságok mélyreható ismerete és a kulcsparaméterek (különösen a Pitch lefedettség szabálya, a tömörítési arány tartomány és a magasság számítása) precíz vezérlése központi szerepet játszik a kijelző stabil teljesítményének és az elektronikus eszközök hosszú távú működésének biztosításában. Válasszon egy professzionális és megbízható vezetőképes elasztomer csatlakozó megoldást, hogy stabilitást töltsön precíziós elektronikus csatlakozásaiba!
