RGB interfész kialakítás: átjáró a nagy hatékonyságú megjelenítéshez egyedi LCD képernyőkön

  A modern megjelenítési technológiában az RGB interfész az LCD képernyők – különösen a nagy teljesítményű kijelzők, például a TFT – meghajtásának fő megoldása, köszönhetően annak, hogy képes nagy sebességgel színes képadatokat továbbítani. Tapasztalt egyedi LCD-kijelző-gyártóként a CNK Electronics (CNK) tisztában van azzal, hogy az RGB interfész kialakítása milyen kritikusan befolyásolja a kijelző minőségét. Lényege a precíz szinkronjel polaritás illesztésében és az időzítési paraméterek konfigurációjában rejlik, amelyek a stabil, sima látvány és gazdag, hiteles színek műszaki alapkövét alkotják.

Kettős üzemmódú működés, rugalmas kompatibilitás Az RGB interfész elsősorban két hatékony működési módot kínál:

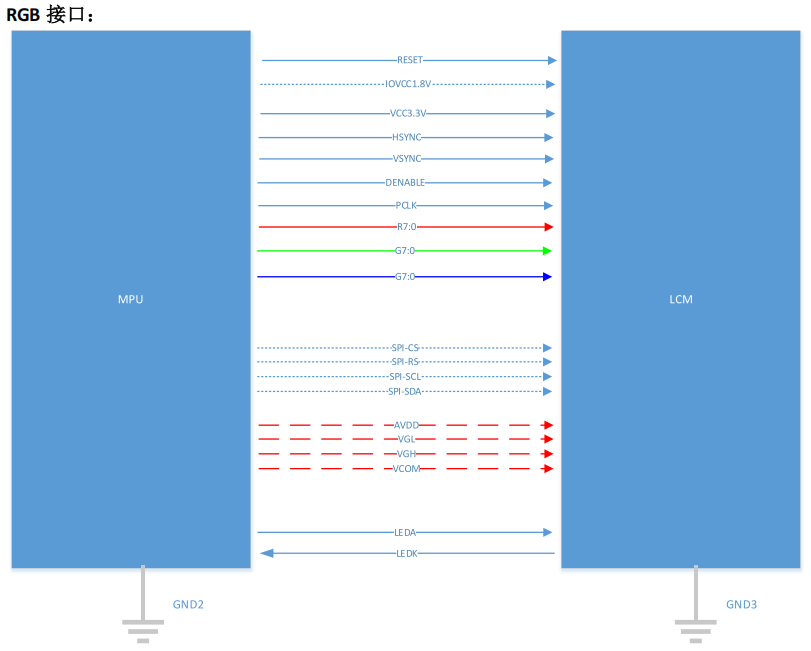

DEN mód (Adatengedélyezési prioritás): Itt az ENABLE jel kulcsfontosságú az adatok érvényes ablakának szabályozásához. A PCLK órajel fázisának (felfutó él átvitel/lefutó él reteszelés) szigorúan szinkronban kell lennie az LCD modullal; ellenkező esetben a képernyő megsérülhet. A piros (R7~R0), zöld (G7~G0) és kék (B7~B0) vonalakon keresztül történő párhuzamos adatátvitel 8 bites vonalakon, együttesen 16,77 millió színt biztosít. A HSYNC és a VSYNC ebben a módban egyszerűsíthető.

SYNC mód (szinkronizációs jel prioritás): Ez a mód a pontos HSYNC (vízszintes szinkron) és VSYNC (függőleges szinkron) jelekre támaszkodik az aktív megjelenítési terület meghatározásához. Aktív állapotuknak (jellemzően nagy hatásfokú) összhangban kell lenniük a vezetőállással; ellenkező esetben eltolódást vagy akár üres képernyőt is okozhat. A PCLK fázisszinkronizálás továbbra is kritikus, az R/G/B adatátvitel megegyezik a DEN móddal.

Tervezési alapok: A siker a részletekben rejlik Az RGB interfész tervezésében két kritikus pont éberséget igényel:

1. Adatsor sorrendjének megerősítése: Ha egy képernyő interfésze általános címkéket használ, mint például a DB0-DB24, elengedhetetlen, hogy a buszon belüli RGB jel pontos elrendezését megerősítse az LCD-modul szállítójával. A helytelen rendezés súlyos színtorzulást okoz.

2. Tiszta funkcionális határok: A tiszta RGB interfész egy nagy sebességű "egyirányú kijelző adatcsatorna", amely nem képes inicializálási parancsok továbbítására vagy állapotolvasásra. Így az egyedi LCD-projektekben gyakran együttműködik olyan vezérlőfelületekkel, mint az SPI, amelyek kezelik a képernyő inicializálását és kezelését.

  Professzionális egyedi LCD-kijelző-gyártóként felismerjük, hogy a finom időzítési eltérések és a precíz jelpolaritás-illesztés meghatározza az LCD-képernyők stabilitását. Partner a CNK-val a teljes körű műszaki támogatásban – az interfész specifikációinak elemzésétől és a tervezési útmutatástól az egyedi LCD-fejlesztésig –, így biztosítva, hogy kijelzőmegoldásai precízen ragyogjanak a nagy sebességű, színes látványvilágban.
