Háttérvilágítású vezetési kialakítás: kritikus részletek a megvilágító képernyő minőségéhez

Az LCD-képernyők világában, legyen szó egy tiszta monokróm képernyőről vagy egy élénk színes képernyőről, a háttérvilágítás a vizuális megjelenítés lelke. A háttérvilágítással való vezetés azonban sokkal összetettebb, mint a „fény bekapcsolása”. A tervezési részletek figyelmen kívül hagyása a legjobb esetben egyenetlen fényerőt és gyengébb felhasználói élményt, rosszabb esetben pedig lerövidítheti a kijelző élettartamát. Ez a cikk a háttérvilágítás tervezésének alapelveit mutatja be, felhatalmazva a mérnököket arra, hogy stabil és megbízható kijelzőmegoldásokat készítsenek.

1. Állandó áramvezetés: A fényerő egységességének alapja

A háttérvilágítású LED-eket állandó áramforrással kell meghajtani! Ez alapvető fontosságú az "ugyanolyan feszültség alatt lévő különböző modulok inkonzisztens fényerejének" problémájának megoldásához. A LED-ek eleve ingadozást mutatnak az előremenő feszültségben (Vf) (tipikus egy-LED érték: 2,7-3,2 V). Állandó feszültségű hajtás mellett a valamivel alacsonyabb Vf-vel rendelkező LED-ek több áramot vesznek fel, ami nagyobb fényerőt eredményez, míg a nagyobb Vf-vel rendelkező LED-ek halványabbak lesznek. Az állandó áramerősség pontosan szabályozza az egyes LED-eken áthaladó áramot (általában 15-20 mA), biztosítva a monokróm képernyők egyenletességét és a színes képernyők pontos színvisszaadását.

2. Időzítés szabályozása: „Szellemkép” és „villogás” megelőzése

Amikor egy LCD-képernyő bekapcsol vagy felébred alvó állapotból, belső folyadékkristályai válaszidőt igényelnek, és nem érik el azonnal a stabil megjelenítési állapotot. Ha ilyen körülmények között azonnal aktiválja a háttérvilágítást, a felhasználók kaotikus „szellemképeket” vagy instabil villogást tapasztalnak. A tervezés fő szabályai a következők:

Bekapcsolás/Ébresztés: A háttérvilágítást csak akkor szabad aktiválni, ha a kijelző legalább 30 képkockát frissített és stabilizálódott. Ez biztosítja, hogy a felhasználók stabil, tiszta kezdeti képet lássanak.

Kikapcsolás/alvó állapot: Szigorúan tartsa be a sorrendet: először kapcsolja ki a háttérvilágítást, majd kapcsolja ki a kijelző jelét, és kapcsolja le a kijelzőt. Ennek a sorrendnek a megfordítása abnormális fényes foltokat vagy "szellemképeket" okozhat a leállítás során.

3. Áramkör tervezés és paraméterszámítás: A biztonság és a hatékonyság kiegyensúlyozása

A gyakori meghajtó áramkörök topológiái a következők:

Egy LED-es párhuzamos meghajtó: Viszonylag egyszerű kialakítás jó redundanciával (egy LED meghibásodása nem befolyásolja az egészet). A meghajtó teljes áramigénye azonban magas (például 8 párhuzamos LED-hez 120-160 mA @ 20 mA/LED).

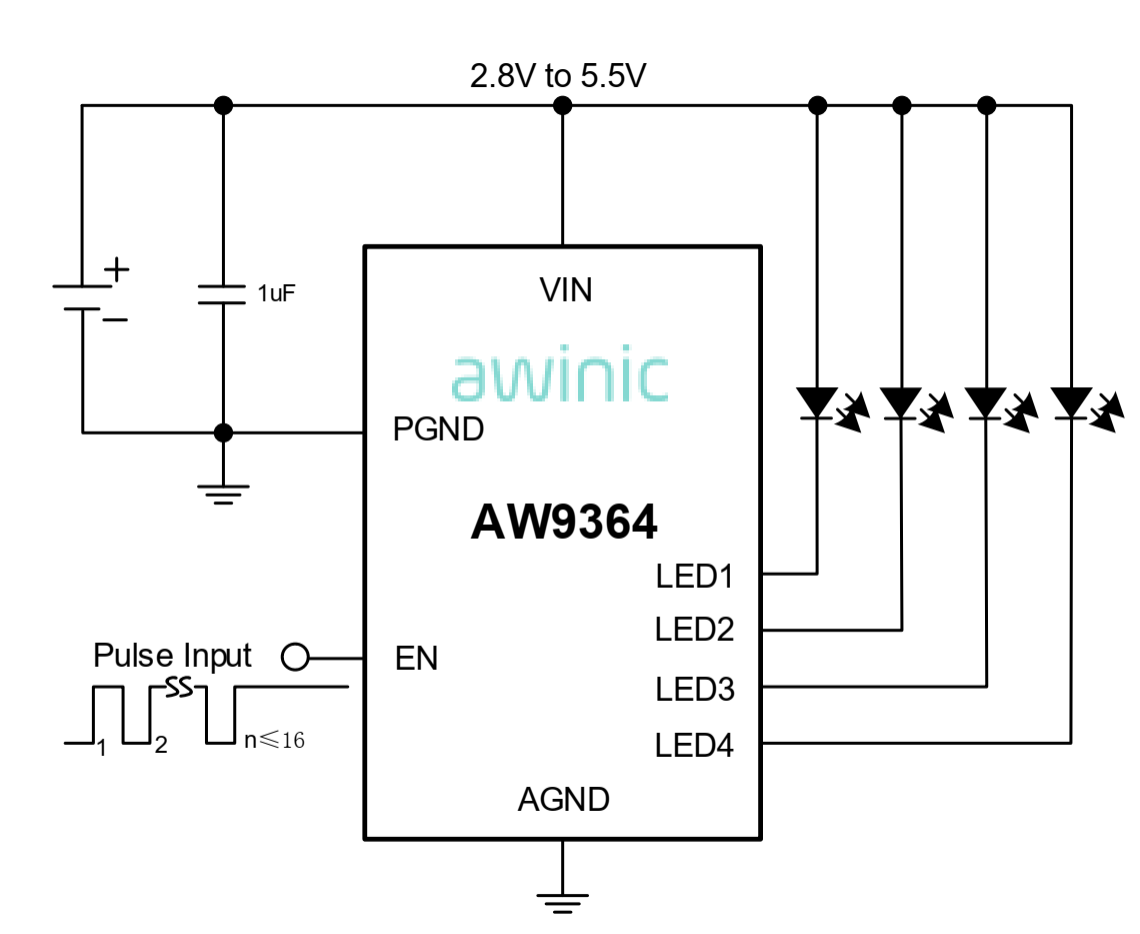

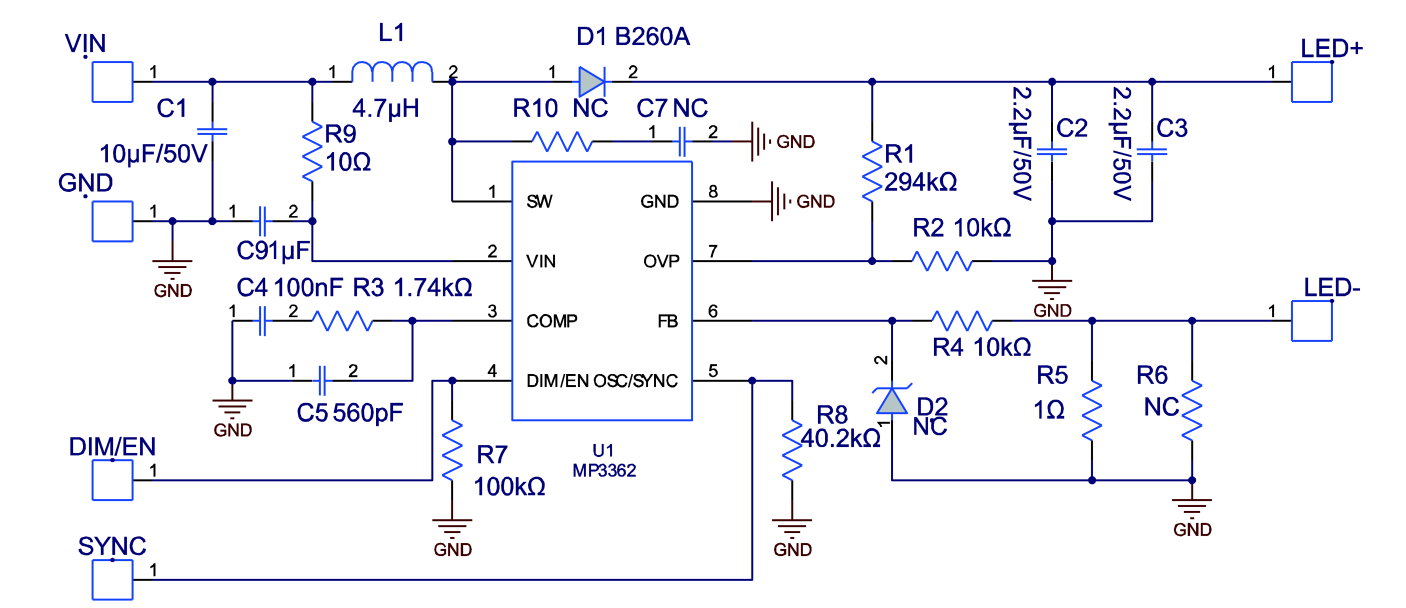

Multi-String Series-Parallel Drive: Hatékonyabb, közepes és nagy LCD-képernyőkhöz alkalmas. Tervezési szempontok:

Sorozatfeszültség: Teljes feszültség LED-soronként = egyetlen LED Vf * Sorozatszám. Példa: 8 sorba kapcsolt LED meghajtó feszültsége ≥ 3,2 V * 8 = 25,6 V (vegye figyelembe a ráhagyást).

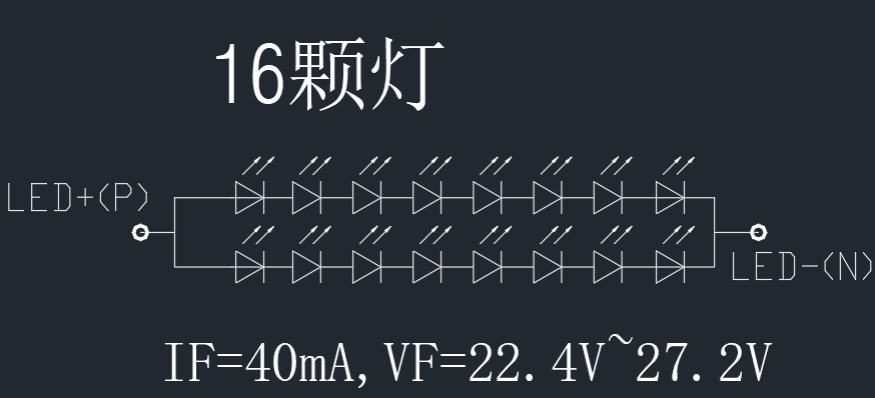

Párhuzamos áram: Teljes meghajtóáram = Áram sztringenként * Párhuzamos karakterláncok száma. Példa: 2 húr párhuzamosan, 20mA húronként, teljes áram = 20mA * 2 = 40mA.

Biztonsági határértékek: A tervezett kimeneti feszültség nem haladhatja meg a 36 V-ot (általános biztonsági extra alacsony feszültség - SELV - határérték). A teljes hajtásáram nem haladhatja meg a 300 mA-t (kiegyenlítési hatékonyság és alkatrészválasztás).

Következtetés

A kivételes kijelző-élmény a precíz háttérvilágítással kezdődik. Akár költségérzékeny monokróm képernyőkről, akár vizuálisan igényes színes képernyőkről van szó, az állandó áramvezetési elvek mély megértése és alkalmazása, a teljesítménysorrend szigorú ellenőrzése, a sorozat-párhuzamos paraméterek pontos kiszámítása és a biztonsági előírások betartása elengedhetetlen lépések a kiváló minőségű, hosszú élettartamú kijelzőtermékek létrehozásához. Ezek a látszólag apró "részletek" pontosan azok a kritikus tényezők, amelyek meghatározzák a kijelző végső minőségét és a felhasználói elégedettséget.
