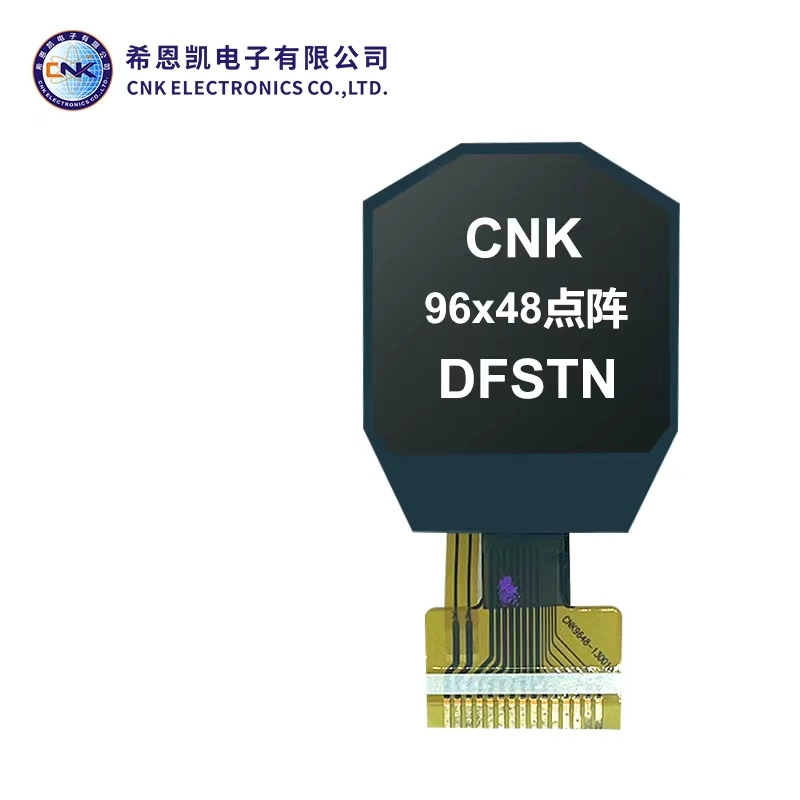

Grafikus LCD modul

A CNK kiváló minőségű grafikus LCD-modul egy olyan típusú kijelző, amely az alfanumerikus karakterek mellett grafikus képeket és egyedi karaktereket is képes megjeleníteni. A karakteres LCD-ktől eltérően, amelyek előre meghatározott karakterek megjelenítésére korlátozódnak, a grafikus LCD-modulok nagyobb rugalmasságot kínálnak a megjeleníthető elemek tekintetében, így alkalmasak olyan alkalmazásokra, ahol egyedi grafikára vagy összetettebb megjelenítésre van szükség.

Kérdés küldése

termékleírás

A grafikus LCD-modulok különböző méretűek és felbontásúak, az alacsony felbontású kis kijelzőktől a nagyobb, nagyobb felbontású kijelzőkig. Ezek monokróm vagy színes változatban kaphatók, a monokróm kijelzők jellemzően olcsóbbak és egyszerűbben kezelhetők.

TÉTEL	TARTALOM
Modul mérete	29 (Sz)x35 (Ma) × 2,4 (T) mm
Megjelenítési nézet terület	26 (Sz) × 26 (Ma) mm
LCD típus	STN/Y-G/POSITIVE/TRANSFIECTIVE
Nézetszög	6 óra
Illesztőprogram IC	UC161X
Háttérvilágítás Illesztőprogram típusa	Erős/fehér
DC-DC áramkör	Beépít
Súly	TBD

A grafikus LCD-modulok jellemzően sorokba és oszlopokba rendezett pixelek mátrixából állnak. Minden pixel egyedileg vezérelhető, így egyedi képek, ikonok, szimbólumok vagy akár egyszerű animációk is megjeleníthetők. A kijelzőt általában egy külső mikrokontroller vagy más eszköz vezérli, amely parancsokat és adatokat küld a kijelzőnek, hogy szabályozza a képernyőn megjelenő tartalmat.

A grafikus LCD-modulok nagyobb rugalmasságot és testreszabási lehetőségeket kínálnak a karakteres LCD-ekhez képest, így számos alkalmazáshoz alkalmasak, például ipari vezérlőpanelek, műszerek, orvosi eszközök, fogyasztói elektronika stb. Előfordulhat azonban, hogy a karakteres LCD-khez képest bonyolultabb interfészt és programozást igényelnek.
